Giới thiệu một số thiết bị âm thanh công cộng - TOA

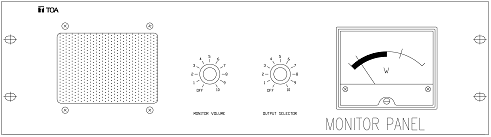

1. Monitor panel MP-032B

- Monitor panel MP-032B là bộ kiểm tra tín hiệu, có khả năng kiểm tra tối đa 10 tín hiệu đầu vào.
- Cách sử dụng:
Bước 1: Chọn đầu ra là amply cần kiểm tra bằng cách xoay núm "OUTPUT SELECTOR" về vị trí tương ứng với zone cần kiểm tra.
Bước 2: Điều chỉnh mức âm lượng bằng núm "MONITOR VOLUME" ở mức nghe rõ.
Bước 3: Tại các zone đang phát thông báo sử dụng amply được kiểm tra, mức tín hiệu đầu ra sẽ được chỉ thị trên đồng hồ đo, và loa trên bộ kiểm tra sẽ phát ra âm thanh tương tự như tại zone được phát thông báo.
Bước 4: Kết thúc việc kiểm tra, điều chỉnh các núm về vị trí OFF.

2. Bộ tiền khuếch đại PP-025B

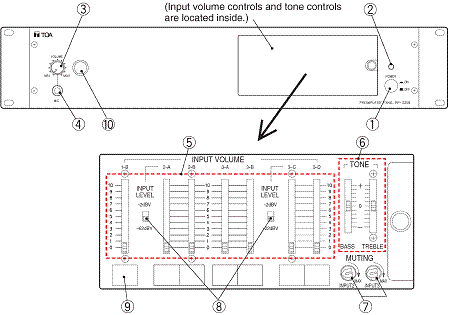

Ở sơ đồ dưới, bộ chuông CK-025 đã được lắp trong bộ tiền khuếch đại PP-025B.

(1) Công tắc nguồn
(2) Đèn chỉ thị nguồn
(3) Núm điều chỉnh âm lượng micro:
Xoay thuận chiều kim đồng hồ để tăng âm lượng.
(4) Giắc cắm micro:
Micro cắm vào giắc này có quyền ưu tiên cao hơn các đầu vào 1-A khác ở mặt sau. Lắp micro vào giắc này sẽ ngắt kết nối các đầu vào 1-A ở mặt sau.
(5) Điều khiển âm lượng đầu vào:
Điều chỉnh âm lượng đầu vào thích ứng (1-B, 2-A/B và 3-A đến 3-D). Đầu vào 2A và 3C bao gồm công tắc lựa chọn mức đầu vào.
Mức ưu tiên: (1) Đầu vào 1, (2) Đầu vào 2, (3) Đầu vào 3.
(6) Điều chỉnh tone:
Điều chỉnh chất lượng âm thanh.
(7) Điều khiển mức tắt âm:
Điều chỉnh mức tắt âm khi phát thanh từ thiết bị có mức ưu tiên cao hơn.
(8) Công tắc lựa chọn mức đầu vào:
Lựa chọn mức đầu vào cho đầu vào 2-A và 3-C.
Đầu vào 2-A: -2dBV hoặc -62dBV.
Đầu vào 3-C: -2dBV hoặc -62dBV.
Chú ý: Không chỉnh các công tắc (7), (8) trừ khi thiết lập hoặc điều chỉnh lại mức tín hiệu.
(9) Nhãn tên đầu vào
(10) Công tắc chuông:
Có thể sử dụng khi bộ CK-025 được lắp đặt. Có 5 kiểu chuông để lựa chọn.
- Cách sử dụng:
Bước 1: Chọn nguồn phát tương ứng từ các tín hiệu đầu vào trên.
Bước 2: Điều chỉnh âm lương phù hợp cho các đầu vào tương ứng trên bằng các thanh điều chỉnh âm lượng tương ứng trên thiết bị.
Chú ý: Việc điều chỉnh thường chỉ thực hiện lúc đầu để có mức âm thanh phát ra phù hợp.
